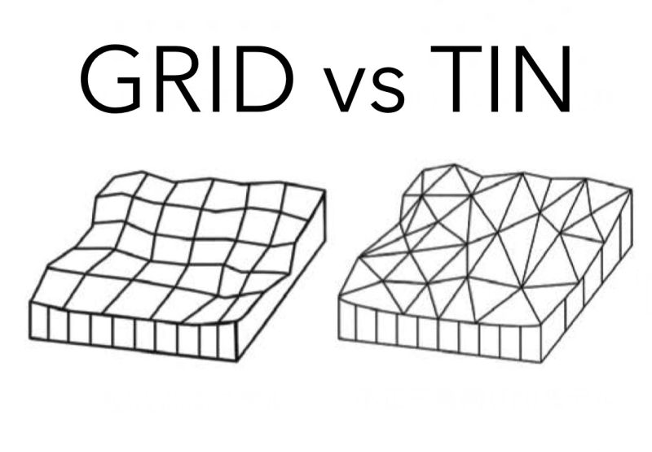

Sayısal Yükseklik Modelinde (DTM) GRID mi TIN mi ?

Sayısal Yükseklik Modellerinde (SYM) GRID ve TIN Nedir?

Aslında her işe uyan tek bir yaklaşım yoktur.

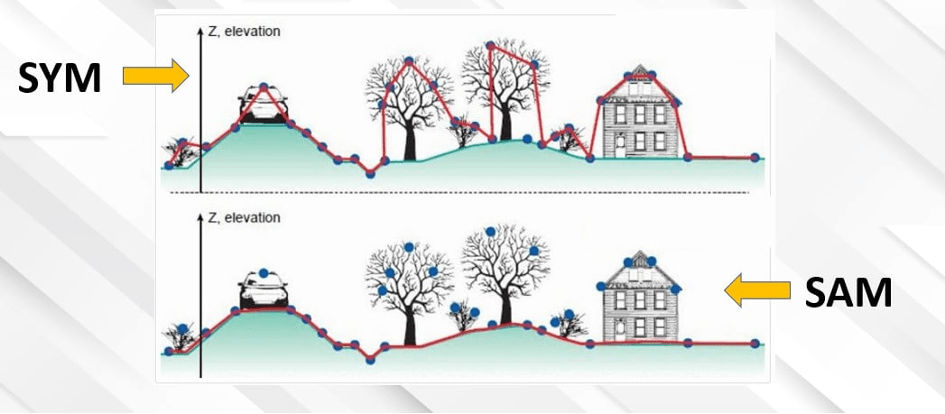

Dijital Arazi Modelleri (DTM’ler) veya Yüzey Modelleri (DSM) iki ana ve en popüler formatta temsil edilebilir.

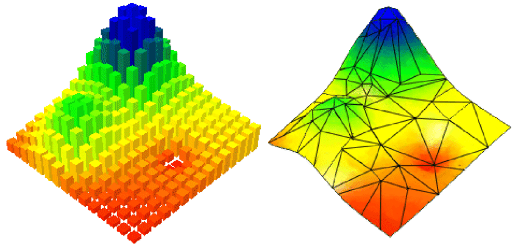

GRID (Grid Digital Elevation Model):
GRID, düzenli aralıklarla yerleştirilmiş hücrelerden oluşan bir ızgara yapısını kullanarak arazi yüzeyinin yüksekliğini temsil eder. Her hücre bir yükseklik değeri içerir ve bu değer hücrenin merkezindeki veya tüm hücrenin temsil ettiği bölgedeki yükseklik bilgisini ifade eder.

TIN (Triangulated Irregular Network):
TIN, düzensiz bir üçgen ağ yapısıdır. Arazi yüzeyi, belirli noktalardan oluşturulan üçgenlerle temsil edilir. Her üçgenin köşeleri, arazi yüzeyinin gerçek yükseklik değerlerine sahip olan noktalarıdır. Bu model, arazi yüzeyindeki karmaşıklığı ve değişimleri daha hassas bir şekilde yakalayabilir.

Karşılaştırmalı Avantaj ve Dezavantajları

GRID Avantajları:

• Basitlik: Verilerin işlenmesi ve saklanması kolaydır.
• Veri Uyumu: Raster tabanlı diğer verilerle (uydu görüntüleri, topoğrafik haritalar) doğrudan uyum sağlar.
• Kolay İşleme: Yazılım araçları genellikle GRID verilerini işlemek için optimize edilmiştir.

Grid yüzeylerinin en büyük avantajlarından biri, arazi yüzeyinin daha pürüzsüz, daha doğal bir görünüm elde etme potansiyelidir. Bu, Grid noktalarının düzenli aralığının bir sonucudur.

Ancak, bu yalnızca kaynak veri çözünürlüğü (aralığı) Grid yüzeyinin gereksinimlerini karşılıyorsa geçerlidir.

En iyi yöntemler: Kaynak yükseklik verilerinden, GRID yüzeyinin gereksinimlerini karşılayan bir çözünürlüğe sahip bir Grid yüzeyi oluşturulmalıdır. Örneğin, 0,5 m çözünürlüklü bir dijital yükseklik modelinden (DEM) oluşturulan 1 m aralıklı bir ızgara yüzeyi kabul edilebilir.

GRID Dezavantajları:

• Detay Kaybı: Grid sıklığına bağlı olarak ani arazi değişikliklerini temsil etmekte zorlanabilir.
• Veri Fazlalığı: Düz ve az değişkenli alanlarda gereksiz veri yoğunluğu oluşabilir. Bu da verilerin verimsiz depolanmasını yaratır.

Grid yüzeyinin en büyük iki dezavantajı, statik depolama boyutu ve arazideki farklı karmaşıklığı yansıtmak için grid boyutlarının kullanılamamasıdır.

Eğer 1 m aralık ile bir grid yüzeyi oluşturulmuşsa, boyutu 1 m’den daha küçük olan özelliklerde detayın yansıtılması mümkün olmayacaktır.  Örneğin, 1 m’lik bir grid yüzeyi, üst ve alt arasındaki yükseklik farkını, bir kaldırımı veya diğer ani değişiklikleri net bir şekilde göstermez.

TIN Avantajları:

• Verilerin verimli bir şekilde depolanması sağlanır. Yalnızca önemli noktalarda veri toplanır, bu da daha az veriyle daha doğru sonuçlar elde etmeyi sağlar.
• Karmaşık arazi özelliklerini daha iyi temsil eder. Yüzey ihtiyaçlarına göre değişken ayrıntı seviyesi sağlar.

TIN yüzeylerinin en büyük avantajlarından biri, veri depolamadaki verimlilikleridir. Bir TIN yüzeyinde, üçgenler yalnızca yükseklik noktalarının bulunduğu yerlerde oluşturulur. Sınırlı verinin olduğu alanlarda, TIN yüzeyi de sınırlı üçgenlere sahip olacaktır. Aynısı tersi için de geçerlidir, çok fazla yükseklik bilgisinin olduğu yerlerde, yüzey bu ayrıntıyı buna göre yansıtacaktır.

Düşünün, yeni bir proje sahasını ölçüyorsunuz. Çalışmanızda yol, köprü ve kaldırım çevresinde çok fazla ayrıntı toplamanız gerekir. Bu alanlarda her 1m’de bir 1 nokta topluyorsunuz. Drenaj modelleri için çevredeki alanda da bazı veriler toplamanız gerekir, ancak bu alanlarda çok fazla ayrıntıya ihtiyacınız yoktur. Burada her 10 metrede bir 1 nokta toplarsınız.

Yüzey verilerinizi bir TIN yüzeyine dönüştürdüğünüzde, yüzeyinizin çözünürlüğü doğrudan ölçüm noktalarınızın kapsama alanıyla ilgilidir. Sahada, TIN yüzeyiniz daha az üçgenle daha düşük çözünürlüklü olurken, karayolunda yüzeyiniz daha fazla üçgenle daha yüksek çözünürlüklü olacaktır.

Tahmin edebileceğiniz gibi bu yaklaşım, veri depolama boyutunun arazinin fiziksel boyutuyla doğru orantılı olmadığı anlamına gelir.

TIN Dezavantajları:

• Bir TIN yüzeyini düzenlemek, manuel edit gerekir
• Oluşturulması ve işlenmesi GRID’e göre daha zordur.
• Raster tabanlı veri setleriyle doğrudan uyum sağlamak daha zordur.

Bir TIN yüzeyinin ana dezavantajı, son ürünün kalitesini kontrol etmek için gereken emek seviyesidir. Mühendislik projeleri için bir TIN yüzeyi oluşturmak yoğun manuel çalışma gerektirir.

Üçgenler yalnızca en yakın yükseklik düğümlerine dayalı olarak oluşturulduğundan, kaynak yükseklik verileri birçok farklı özellik içerdiğinde bu durum sorunlara neden olabilir. Örneğin, bir tepenin zirivesini temsil eden bir ölçü noktası bir yol noktasının hemen yanındaysa, TIN yüzeyi ikisini birbirine bağlayacak ve yoldaki bir tümseği gösterecektir.

Mühendisin görevi, TIN yüzeyinin gerçek koşulları veya amaçlanan tasarımı yansıtmasını sağlamaktır. Bu, kesme çizgileri oluşturarak, daha fazla nokta ekleyerek veya diğer düzenleme tekniklerini kullanarak elde edilir. Örnek olarak, bir yoldaki kaldırım noktalarının tüm kenarlarını birbirine bağlamak için bir kırılma çizgisi çizilebilir, böylece yüzey davranışını, düzgünlüğünü ve sürekliliğini kontrol edebilirsiniz.

Sayısal Yükseklik Modellerinde morfolojik veri ve önemi nedir ?

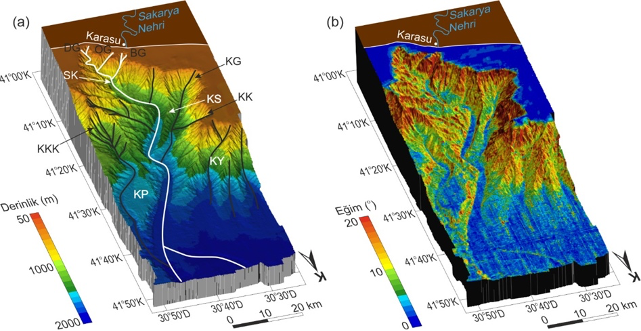

Morfolojik veri, bir bölgenin yüzey şekillerini ve arazi özelliklerini tanımlayan verilerdir. Bu veriler, Sayısal Yükseklik Modelleri (SYMs) ile doğrudan ilişkilidir ve çeşitli coğrafi analizlerde kritik bir rol oynar.

Morfolojik Verinin İçeriği:

1. Eğim: Yüzeyin eğim derecesini belirler. Tarım, su yönetimi, inşaat ve doğal afet risk analizi (örneğin, heyelan) gibi alanlarda önemlidir.
2. Bakış Yönü: Bir yüzeyin yönelimini (örneğin, kuzeye, güneye) gösterir. Güneş ışığı, rüzgar ve iklim etkileri üzerine analizlerde kullanılır.
3. Yükseklik: Deniz seviyesine göre yüzeyin yüksekliği. Hidrolojik modelleme, ulaşım planlaması ve arazi kullanımı analizleri için kritiktir.
4. Kıvrımlar ve Vadiler: Yüzeydeki doğal yapıların, tepe, dağ ve vadilerin haritalanmasında kullanılır. Arazi analizi, erozyon kontrolü ve peyzaj tasarımı için önemlidir.

Morfolojik Verinin Önemi:

1. Hidrolojik Modelleme: Su akışı, drenaj ağları, taşkın riski ve su kaynaklarının yönetimi için morfolojik veri kullanılır. Bu veriler su toplama havzalarının tanımlanmasında kritik rol oynar.
2. Doğal Afet Yönetimi: Heyelan, sel ve deprem gibi doğal afet risklerinin değerlendirilmesinde morfolojik veriler temel alınır. Riskli bölgelerin haritalanması ve önlem planlarının geliştirilmesinde kullanılır.
3. Kentsel ve Bölgesel Planlama: İnşaat projeleri, yol planlaması ve altyapı tasarımı için arazinin topografik özellikleri analiz edilir. Yerleşim alanlarının uygunluğu ve sürdürülebilirliği için değerlendirmeler yapılır.
4. Ekosistem ve Çevre Analizi: Bitki örtüsü dağılımı, habitat uygunluğu ve çevresel koruma projeleri için yüzey şekilleri analiz edilir. İklim değişikliği etkilerinin değerlendirilmesinde önemli bir rol oynar.
5. Jeolojik ve Toprak Analizi: Morfolojik veri, toprak tipleri, jeolojik yapı ve yer altı kaynaklarının araştırılmasında kullanılır. Erozyon kontrolü ve toprak stabilitesi çalışmaları için kritik veriler sağlar.

Morfolojik veri, SYM’ nin sağladığı bilgilerle çeşitli disiplinlerde geniş bir kullanım alanına sahiptir. Arazi analizlerinden doğal afet yönetimine kadar birçok alanda karar verme süreçlerini destekler ve sürdürülebilir planlama ve yönetim stratejilerinin temelini oluşturur.

Dünyanın Sayısal Yükseklik Modelini hangi kaynaklardan indirebilirim?

Dünyanın Sayısal Yükseklik Modeli (Digital Elevation Model – DEM) verilerini aşağıdaki kaynaklardan indirebilirsiniz:

1. NASA Earthdata (SRTM – Shuttle Radar Topography Mission):

1. SRTM verileri, 30 metre ve 90 metre çözünürlüklerde ücretsiz olarak sunulmaktadır.
2. NASA Earthdata üzerinden kaydolup verileri indirebilirsiniz.
3. USGS Earth Explorer:

2. USGS tarafından sunulan çeşitli DEM verileri, SRTM dahil olmak üzere burada mevcuttur.
3. USGS Earth Explorer sitesinden kayıt olarak indirme yapabilirsiniz.
4. Copernicus DEM:

3. Avrupa Uzay Ajansı tarafından sunulan Copernicus DEM verileri, farklı çözünürlüklerde (30 metre ve 90 metre) mevcuttur.
4. Copernicus Open Access Hub üzerinden erişebilirsiniz.
5. ASTER GDEM:

4. Advanced Spaceborne Thermal Emission and Reflection Radiometer (ASTER) tarafından oluşturulan bu model, 30 metre çözünürlükte ücretsizdir.
5. ASTER GDEM sitesinden erişebilirsiniz.
6. OpenTopography:

5. Açık kaynaklı yüksek çözünürlüklü topoğrafik veriler sunan bir platformdur.
6. OpenTopography üzerinden farklı DEM kaynaklarına erişebilirsiniz.
7. Earth Observation Data for Development (EODD):

6. Dünya Bankası tarafından sunulan yüksek çözünürlüklü DEM verilerine buradan erişebilirsiniz.
7. EODD sitesinden kayıt olup verileri indirebilirsiniz.

Bu kaynaklardan ihtiyacınıza uygun DEM verilerini ücretsiz veya belirli şartlar altında erişerek indirebilirsiniz.

Umarım faydalı olmuştur.
