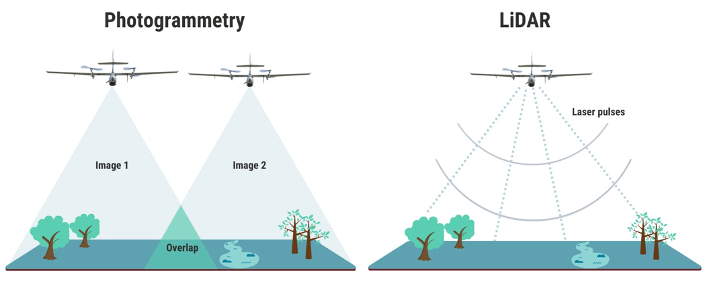

3B haritalama ve konumsal veri toplama söz konusu olduğunda, iki önemli aktör mücadele eder: Fotogrametri ve LIDAR. Yöntemlerin güçlü ve zayıf yönlerini ve uygulama alanlarını birlikte inceleyelim!
Özetleyecek olursak:
📷 Fotogrametri: Kameralarla Dünyanın haritasını çıkartır.
📸 Prensip: Fotogrametri, 3B model oluşturmayı bindirmeli görüntülerle yapar.
🏞️ Uygulamalar: Arazinin haritalanması, şehir planlaması ve kültürel mirasın korunması için idealdir.
💡 Avantajları: Uygun maliyetli, erişilebilir ve standart kameralarla elde edilebilir, metrik kameralarla çok daha iyi sonuca ulaşılır.
📡 LIDAR: Lazer Hassasiyeti ile Tarama
🌐 Prensip: LIDAR, mesafeleri ölçmek ve ayrıntılı 3D nokta bulutları oluşturmak için lazer ışınları kullanır.
🚗 Uygulamalar: 3 boyutlu SYM ve SAM üretimi, enerji, ormancılık, hassas tarım ve otonom araçlar için gerçek zamanlı 3B modelleme.
🌪️ Avantajları: Son derece doğru, çeşitli koşullarda çalışır ve gerçek zamanlı veriler sunar.
🧐 Fotogrametri: Şehir planlaması veya tarihi dokuyu koruma için uygun maliyetli 3B modellere ihtiyacınız varsa, fotogrametri tam size göre.
🤖 LIDAR: Nokta bulutu ile 3B SYM ve SAM üretimi gerektiren enerji veya orman analizi gibi yüksek hassasiyet ve gerçek zamanlı veri gerektiren görevler için LIDAR öne çıkar.
Önemli olan nedir ve hangisi daha iyi?
Haritacılık sektörü, verimliliği, doğruluğu ve genel proje sonuçlarını iyileştirmek için çeşitli araç ve tekniklerdeki gelişmelerle son yıllarda analogdan analitiye oradan da dijitale teknolojik bir devrime tanık oldu. Bu gelişmede önemli ölçüde dikkat çeken iki önemli teknoloji, LIDAR (Light Detection and Ranging) ve dijital fotogrametridir. Bu blog, haritacıların yürüttüğü projelerde hangi teknolojinin daha sağlam bir çözüm sunduğunu belirlemeyi amaçlayarak, harita endüstrisindeki LIDAR ve dijital fotogrametri uygulamalarını, avantajlarını ve sınırlamalarını araştırmayı ve karşılaştırmayı amaçlamaktadır.
Harita sektörü dinamik ve çok yönlüdür, projelerin etkin planlanması ve yürütülmesi için kesin ve güvenilir veriler talep edilir. Her ikisi de uzaktan algılama teknolojileri olan LIDAR ve dijital fotogrametri, harita sektörünün zorlu projelerini karşılamak için benzersiz yetenekler sunan vazgeçilmez araçlar olarak ortaya çıkmıştır.
- LIDAR TEKNOLOJISI
LIDAR, lazer darbeleri yayarak ve yansımanın geri dönmesi için geçen süreyi ölçerek mesafeleri yüksek hassasiyetle ölçen lazer tabanlı bir teknolojidir. Ölçme endüstrisinde LIDAR, topoğrafik haritalama, saha modelleme ve tesis denetimi için yaygın olarak kullanılmaktadır. LIDAR’ın en önemli avantajlarından biri, bitki örtüsüne nüfuz etme kabiliyetidir ve bu da onu yoğun bitki örtüsüne sahip alanlardaki projeler için uygun hale getirir.

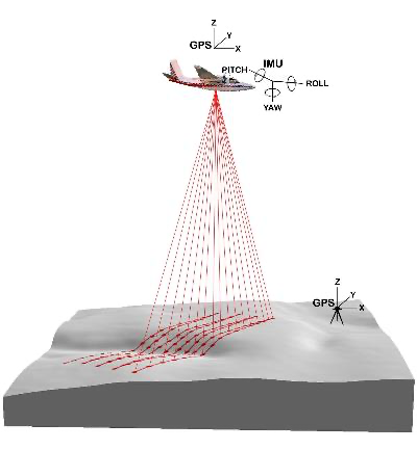

LIDAR çalışma prensibi
- LIDAR’ın Haritacılık Uygulamaları
LIDAR, harita üretimi ve üzerinde analiz yapmaya, hacimsel hesaplamalara veri oluşturarak doğru ve hassas dijital yükseklik modelleri (DEM) oluşturmada etkilidir. Ayrıntılı ve sınıflandırılabilir 3B nokta bulutları sağlama yeteneği, altyapı planlaması ve izlemesi için yüksek çözünürlüklü modellerin oluşturulmasını kolaylaştırır. LIDAR ayrıca bina bilgi modellemesi (BIM) için de kullanılır ve as-build dokümantasyonu ve uygunsuz yapım tespiti sağlamakta veri oluşturur.

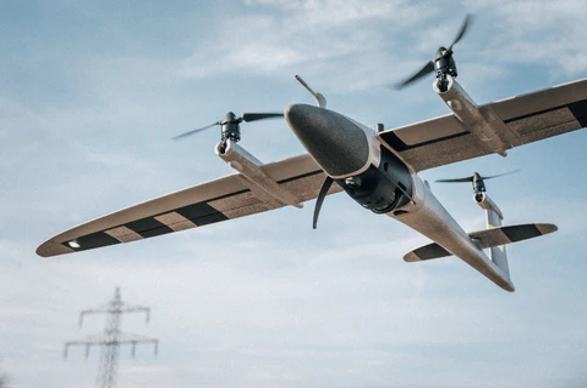

Trinity Pro ve Qube 640 LIDAR sensörü
2. LIDAR’ın Harita Üretiminde Sağladığı Avantajlar
Yüksek Hassasiyet ve Doğruluk: LIDAR, hassas ölçümlere ve analizlere olanak tanıyan son derece hassas nokta bulutları üretir.
Veri Toplama Hızı: LIDAR, hızlı veri toplama yetenekleriyle bilinir ve bu da onu büyük ölçekli projeler için verimli kılar.
Nokta Sınıflandırması: LIDAR sensörleri kullanılarak elde edilen nokta bulutlarının belirli kategorilere veya sınıflara ayrılması sürecidir. Bu sınıflandırma, her bir noktanın temsil ettiği yüzeyin türüne (örneğin, zemin, bitki örtüsü, binalar, yollar, su yüzeyleri vb.) göre yapılır.
Tüm Hava Koşullarında Performans: LIDAR sistemleri, çeşitli hava koşullarında çalışarak veri toplama sürekliliğini sağlar.
3. LIDAR’ın Harita Üretimine Getirdiği Sınırlamalar
Maliyet: LIDAR ekipmanı ve veri işleme göreceli olarak pahalı olabilir ve bu da daha küçük ölçme projeleri için erişilebilirliğini sınırlar.
Sınırlı Renk Bilgisi: LIDAR öncelikle geometrik verileri yakalar ve fotogrametri tarafından sağlanan renk bilgisinden yoksundur.
B. FOTOGRAMETRİ TEKNOLOJİSİ
Fotogrametri, doğru ölçümler ve konumsal bilgiler elde etmek için görüntülerin çekilmesini ve analiz edilmesini içerir. Ölçmede, haritalama, arazi modelleme ve proje ilerlemesini izlemek için fotogrametri kullanılır. Fotogrametri, üst üste binen bindirmeli görüntüleri kullanarak 3B modeller, Ortofoto harita ve nokta bulutları oluşturur, bu veriler vasıtası ile harita, 3B şehir modeli gibi üretilmek istenen bilgiler de üretilir.
- Ölçmede Fotogrametri Uygulamaları:
Fotogrametri, ayrıntılı topografik haritalar oluşturmada, inşaat sahası ilerlemesini izlemede ve gerçekçi 3B modeller oluşturmada uygulamalar sunar. Renk bilgisini yakalama yeteneği, proje alanının görsel temsilini geliştirir.

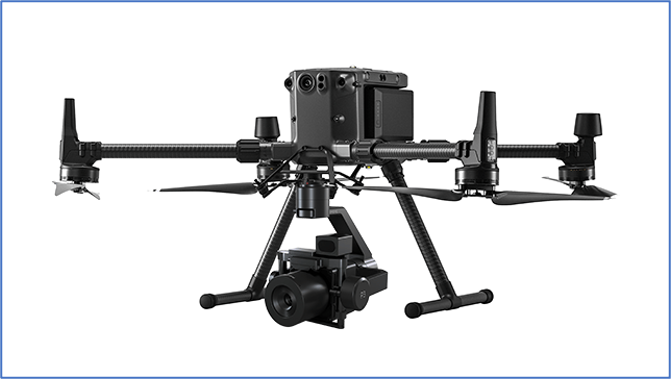

DJI M350 RTK ve Phase One Metrik Kamera
2. Fotogrametrinin Harita Üretimine Getirdiği Sınırlamalar
Maliyet Etkinliği: Fotogrametri genellikle LIDAR’dan daha uygun maliyetlidir ve bu da onu daha küçük projeler için uygun bir seçenek haline getirir.
Yüksek Çözünürlük: Fotogrametri, etüt sahasının karmaşık ayrıntılarını yakalayan yüksek çözünürlüklü modeller elde edebilir.
Renk Bilgisi: LIDAR’dan farklı olarak fotogrametri, görsel yorumlama ve iletişime yardımcı olarak renk bilgisi sağlar.
3. Fotogrametrinin Harita Üretimine Sağladığı Avantajlar
Çevresel Koşullara Duyarlılık: Sis veya yağmur gibi olumsuz hava koşulları, fotogrametrik verilerin kalitesini etkileyebilir
Veri İşleme Süresi: Fotogrametrik verilerin işlenmesi LIDAR’a kıyasla daha uzun sürebilir ve bu da proje zaman çizelgelerini potansiyel olarak etkileyebilir.

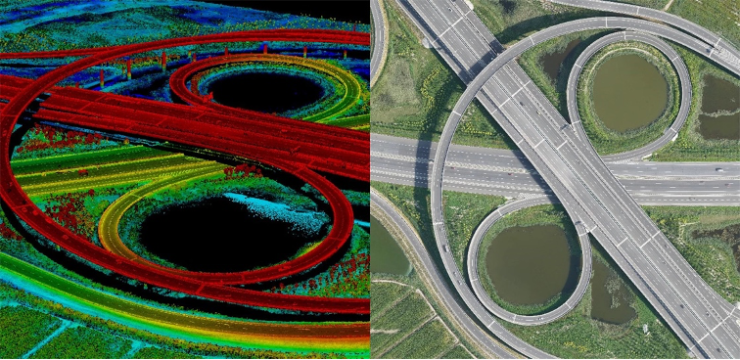

LIDAR ve Fotogrametrik veriler
C. SONUÇ
Sonuç olarak, hem LIDAR hem de fotogrametri, ölçme endüstrisine her biri kendine özgü güçlü ve zayıf yönleri olan değerli çözümler sunmaktadır. Bu teknolojiler arasındaki seçim, proje gereksinimlerine, bütçe kısıtlamalarına ve ölçme profesyonellerinin karşılaştığı belirli zorluklara bağlıdır. LIDAR’ın olağanüstü doğruluğu, her türlü hava koşulunda performansı ve hızlı veri toplaması, onu karmaşık arazilere sahip büyük ölçekli projeler için çok uygun hale getirir. Bununla birlikte, LIDAR ekipmanı ve veri işleme ile ilişkili daha yüksek maliyetler, daha küçük ölçme faaliyetleri için erişilebilirliğini sınırlayabilir. Öte yandan, fotogrametrinin maliyet etkinliği ve yüksek çözünürlüklü, renk açısından zengin verileri yakalama yeteneği, onu bütçe hususlarının çok önemli olduğu daha küçük projeler için çekici bir seçenek haline getirir. Çevresel koşullara ve daha uzun işlem sürelerine karşı duyarlılığına rağmen, fotogrametri, verimli ve ekonomik bir çözüm arayan ölçme profesyonelleri için güvenilir bir seçim olmaya devam etmektedir. Örneğin projeniz sık ağaçlıklı alanda yüksek yoğunlukta DTM veya enerji nakil hatlarının tellerini üretmeyi gerektiriyor is LIDAR, kısmen düz ve seyrek ağaçlı bir alanda çalışacaksanız fotogrametri uygun bir araçtır. Her iki teknolojinin de artıları ve eksileri vardır ve proje izin veriyor ise iki teknoloji birbirini tamamlayıcı olarak da kullanılabilir.
LIDAR ve fotogrametri arasındaki seçim, proje gereksinimlerinin dikkatli bir şekilde değerlendirilmesi ve her teknolojinin yeteneklerinin kapsamlı bir şekilde anlaşılmasıyla yönlendirilmelidir. Teknoloji ilerlemeye devam ettikçe hem LIDAR hem de fotogrametride devam eden yenilikler, ölçme endüstrisinin gelişen manzarasındaki rollerini ve uygulamalarını daha da etkileyebilir.
Sedat BAKICI
